Series 9 || 系列 9 線上量測儀

...

Series 9 紅外線線上分儀是新一代工藝優化解决方案，充分利用紅外光譜能量，用於測量特定成分。專門爲不間斷生産應用而開發的，協助您達成産品質量要求和效率目標。

  • 靈活且經得起時間考驗的産品技術平臺 – 提供您現在需要的性能和生產力 – 並應對即將到來的挑戰 – 最大限度地提高您的加工表現和 KPI

  • 單一或多種物質同時量測 – 自信地測量各種應用中的關鍵成分

  • 最佳的性能 – 穩定、超準確的測量加上無與倫比的性能，最大限度地提高以最高效率運行製程並提供最高質量產品的能力

  • 操作簡單 – 簡單易懂的格式不需要特殊的操作技能或專業知識，同時還允許專家級用戶按照需求訪問增强的交互功能

  • 可擴展的解決方案 – 靈活的構建塊架構加上直觀的功能、先進的過程連接和適應性強的整合使您能夠擴展 Nordson 的測量系統以滿足當前和未來的製造要求

  • 擁有成本低 –創新的智能以及簡單的操作和維護，使您能夠在整個營運生命週期內實現即時和長期的價值

    • 產品應用

    食品加工 : 水分、脂肪/含油量、蛋白質、烘焙度和其他關鍵成分量測
    散裝物料、化工 : 水分量測
    膠膜、標籤、金屬板塗佈 : 水分、厚度、基重量測

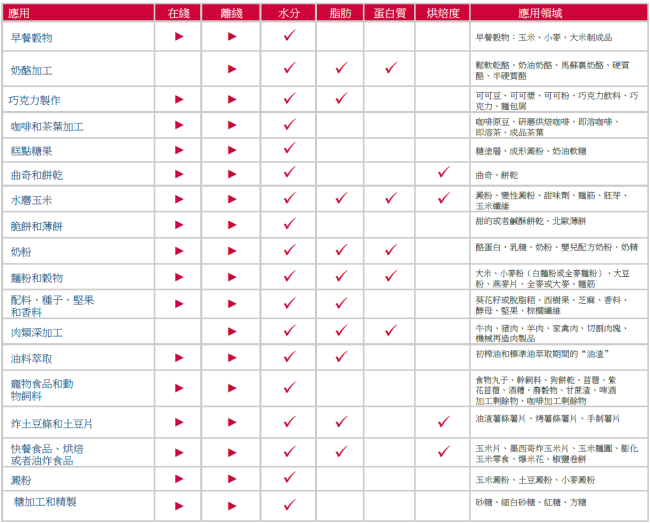

    食品加工 :

    food_applicaion

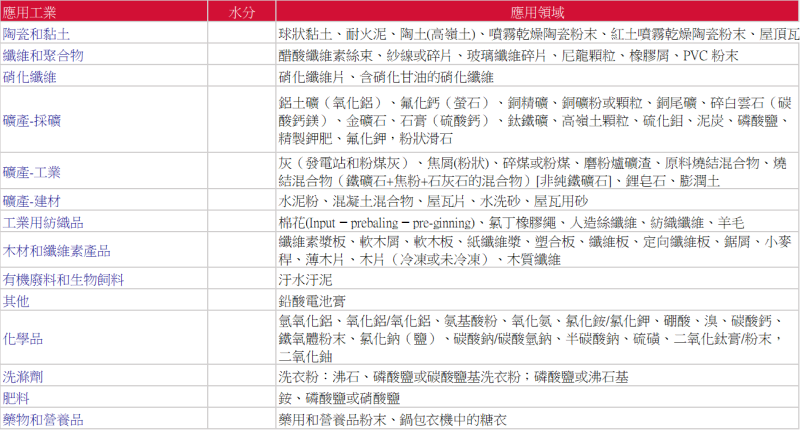

    散裝物料 :

    food_applicaion

    產品概述

    Series 9 使用精密近紅外線 (NIR) 技術對水分含量進行連續、非接觸式測量。

    主要組成部分

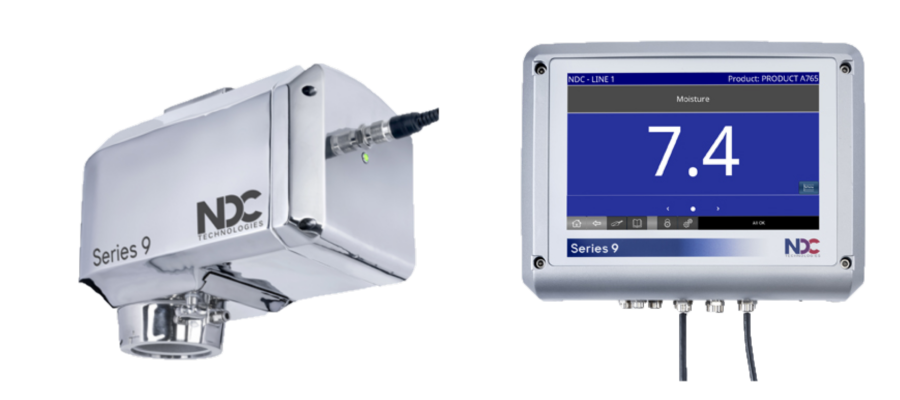

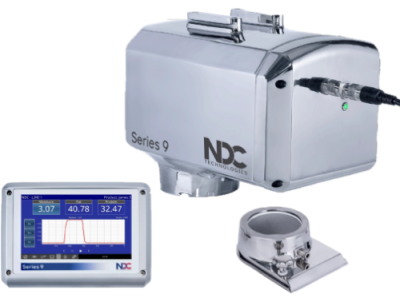

    Series 9 儀表 & GCI儀表控制介面

    Series9_GCI

    儀表

    • 高拋光 316L 不銹鋼外殼
    • 表面光潔、不易結垢
    • IP67 防護等級
    • 一體式空氣吹掃窗罩 (易於拆卸、清潔和重新安裝帶有獨立密封件
    • 藍寶石觀察窗
    • 簡易滑動安裝支架 (Easyslide) 便於安裝和拆卸

    GCI儀表控制介面

    • 內置電源集線器
    • 10 英寸高分辨率觸控螢幕
    • 現場總線通訊協議(Profibus DP 或者 DeviceNet)
    • IP65 防護(ABS 或不銹鋼)
    • 支持多達 16 個聯網儀錶（可選擇添加類比 & 數位輸出及輸入
    • 産品抽樣
    • 儀錶診斷
    • 嵌入式校準工具

    量測原理

    產品中的特定成分會離散地吸收某些波長的紅外光。通過將這些波長的光發射到產品上，然後在光敏檢測器上捕獲和測量反射的未 吸收光，計算 出產品中的水分含量。與其他技術不同，Series 9 將 100% 的運行時間用於測量產品。

    本產品使用高速信號處理，獲得專利的 Series 9 提供當今最高分辨率的在線 NIR 測量。其強大的性能也使之不受環境條件變化影響，例如粒度變化、產品高度變化、產品溫度變化、環境照明和相對濕度變化。

    通訊接口及界面增强過程監測和控制

    Series 9 可與一個或多個外圍設備結合使用，以促進數據顯示、網絡和過程連接。它可以使用其數位和類比連接選項方便地集成到控制系統中。

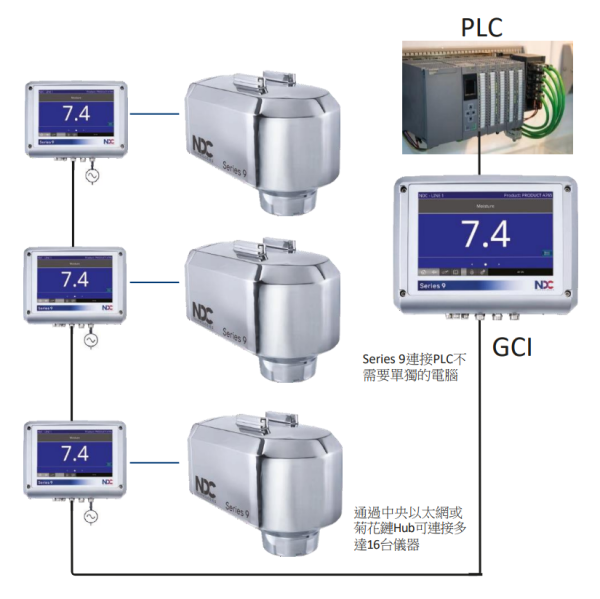

    gci_connect

    靈活的構建塊架構可通過以太網集線器或 Daisy Chain 將多達 16 個儀表聯網。您還可以將Series 9儀表連接到 PLC 系統，而無需單獨的 PC。

    為提供準確、可靠測量的過程而全面設計

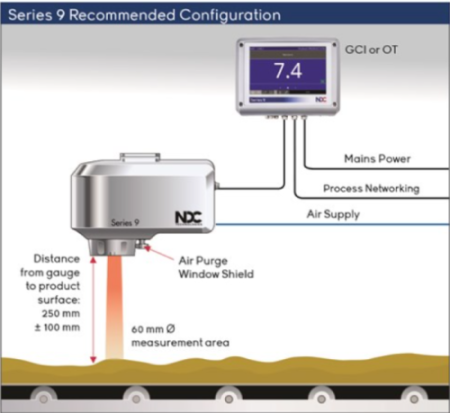

    Series 9 通常位於過程中關鍵點的輸送帶上：例如，在乾燥過程之後，可以測量產品，為過程和質量控制提供有意義的反饋。

    series9_configuration

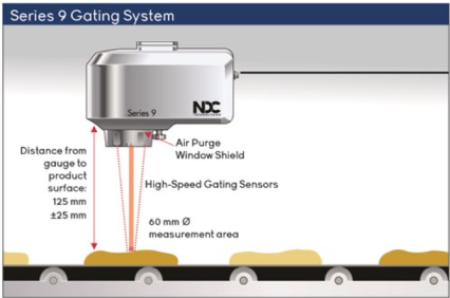

    對於線上不連續的產品，Series 9 水分測定儀可以選擇高速門控系統，以檢測不連續流中產品的存在或不存在。當沒有任何東西通過測量區域時，門控系統會避免記錄數據。

    gating_system

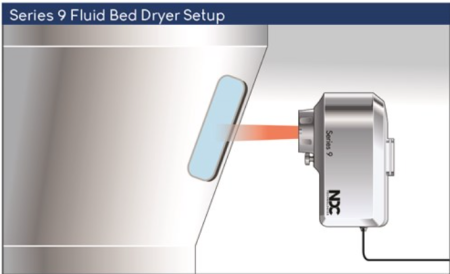

    在流化床乾燥機中，可以安裝Series 9 水分測定儀以通過現場玻璃測量粉末中的水分，同時確保測量區域在粉末線以下。

    dryer

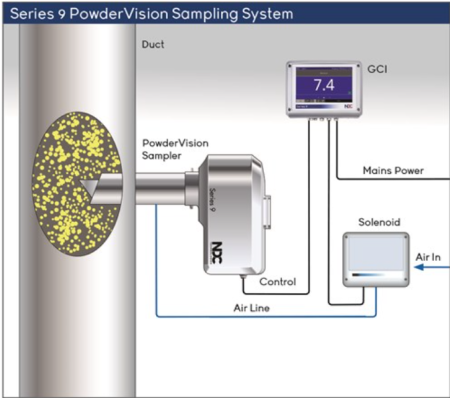

    在重力饋送封閉管道中，我們的 PowderVision 採樣器可與Series 9 水分測定儀一起使用。該裝置包括一個帶窗口的配件管和一個充滿落下產品的樣品檢測杯。一旦樣品被收集和測量，之後將樣品排出，然後循環重新開始。

    powder

    詳細資訊可參考原廠Nordson 官網
